|
Detalhes do produto:
|
A maioria de nós já ouviu falar de materiais de poliureia, no entanto, a maioria deles são poliureias pulverizadas, que exigem equipamentos de pulverização especializados para aplicação.Qual é a diferença da Polyaspartic Polyurea?Porque é que pode ser escovado à mão?
A diferença reside na sua composição estrutural.A poliureia pulverizada é uma substância elastomérica formada pela reação de componentes isocianatos (muitas vezes referidos como Componente A) com compostos aminados (comumente conhecidos como Componente R)A reacção química entre estes dois componentes é incrivelmente rápida, gelatinando em 5 segundos e alcançando a resistência em apenas um minuto.o material teria completado a sua reação antes mesmo de começar o processo de aplicaçãoPor conseguinte, requer a utilização de equipamento profissional e deve ser aplicado em condições de alta temperatura e pressão.

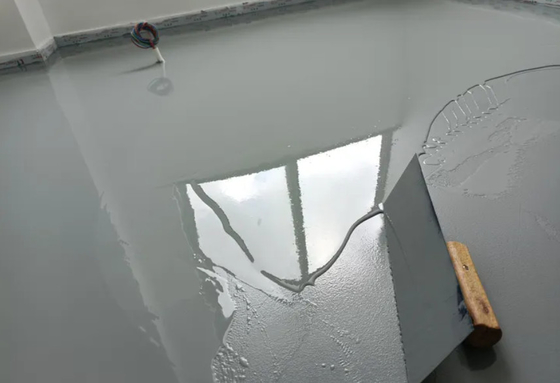

Por outro lado, a poliureia poliespártica é o resultado da reação entre grupos de aminas secundárias na resina de éster poliespártico e isocianatos, formando uma resina que contém ligações de ureia.A sua velocidade de reacção é mais lenta do que a da poliurea pulverizadaNão se limita a equipamentos de pulverização de dois componentes e pode ser convenientemente aplicado usando métodos como pulverização de ar, pulverização sem ar, escovagem manual,e revestimento em rolos, tornando-o mais versátil.
Como um material de resina de alto desempenho industrializado, a poliurea poliespártica tem uma ampla gama de aplicações.revestimentos anticorrosivoAlém disso, pode ser usado em selantes de costura, adesivos de colagem, agentes de ligação, materiais de fundição,e o desenvolvimento de novas aplicações continua.
A Feiyang é especializada na produção de matérias-primas para revestimentos poliespárticos há 30 anos e pode fornecer resinas poliespárticas, endurecedores e formulações de revestimento.Algumas das nossas formulações de revestimento poliespártico:Revestimento poliespártico
Pode contactar-nos:Marketing@feiyang.com.cn
| Modelo | Densidade (25°C) | Viscosidade (mpa.s/25°C) | Teor sólido (%) | Peso equivalente | Equivalente de valor hidroxilo | Tempo de gel/minuto (25°C, RH55%) | Áreas de aplicação |
|
(Equivalente de Desmophen® NH 1520) |
1.06 | 800-2000 | 96 ± 2 | 290 | 5.86 | 130 |
Anticorrosivo, revestimento de pisos, Revestimento de lâminas de moinho de vento |
| F520L | 1.06 | 700-2000 | 96 ± 2 | 290 | 5.86 | 130 |
Anticorrosivo, revestimento de pisos, Revestimento de lâminas de moinho de vento |
|
(Equivalente de Desmophen® NH 1521) |
1.04 | 110-210 | 88 ± 2 | 326 | 5.21 | - |
Anticorrosivo, revestimento de pisos, Revestimento de lâminas de moinho de vento |
| F524 | 1.02 | 1600 a 2800 | 97 ± 2 | 330 | 5.15 | 26 |
Impermeável, anticorrosivo, lâmina de moinho de vento, revestimento de piso |
|
(Equivalente de Desmophen® NH 1420) |
1.06 | 800-2000 | 97 ± 2 | 277 | 6.14 | 18 |
Impermeável, anticorrosivo, revestimento de pavimentos e adesivos |
| F421 | 1.06 | 800-2500 | ≥ 99 | 277 | 6.14 | 26 |
Impermeável, anticorrosivo, Lâmina de moinho de vento, revestimento de piso |
|
(Equivalente de Desmophen® NH 1423) |
1.06 | 800-2500 | ≥ 99 | 271 | 6.27 | 26 |
Impermeável, anticorrosivo, lâmina de moinho de vento, revestimento de piso |
|
(Equivalente do Desmophen® NH 1220) |
1.05 | 60 a 100 | 97 ± 2 | 230 | 7.39 | 2 |
Revestimento anticorrosivo e de cura rápida (pode ser embalado em 15 minutos a menos de 25"C) |
|
(Equivalente de Desmophen® NH 1720) |
1.07 | 70 a 140 | 97 ± 2 | 290 | 5.86 | 60 |
Anticorrosivo, revestimento de pisos, Revestimento e adesivo de lâminas de moinho de vento |
|
(Equivalente de Desmophen® NH 1723) |
1.07 | 80 a 140 | ≥ 99 | 290 | 5.86 | 60 |
Corrosão Ant1, pavimentos, Revestimento e adesivo para lâminas de moinho de vento |
| F2872 | 1.06 | 300 a 500 | 97 ± 2 | 290 | 5.86 | 26 |
Anticorrosivo, revestimento de pisos, derramamento de selante, acabamento de automóveis |
| F157 | 1.09 | 3000-6000 | 98 ± 2 | 350 | 4.86 | 27 |
Para revestimento de pavimentos, de revestimento anti-corrosivo, com: exigências elevadas de resistência ao meio químico |
| F286 | 1.06 | 200-800 | 90 ± 2 | 330 | 5.15 | 26 | Anticorrosivo, revestimento de piso |
| F221 | 1.07 | 400-600 | 97 ± 2 | 379 | 4.47 | 28 | Anticorrosivo, revestimento de piso |
| F321 | 1.04 | 200 a 600 | - | 379 | 4.47 | 55 |
Anticorrosivo, revestimento de pisos, Revestimento à prova d'água |
| F330 | 1.06 | 250 a 600 | 97 ± 2 | 334 | 5.09 | 21 |
Impermeável, revestimento de piso, instalação desportiva, selante |
| Modelo | Densidade (25°C) | Viscosidade (mpa.s/25°C) | Teor sólido (%) | Conteúdo de OCN (%) | Tipo | Características e Aplicações |
| SP-103P | 1.01 | 100 a 300 | 60±2 ((BA) | 3.2-3.6 | Prepolímero IPDI | Endurecedor dedicado para revestimento superior à prova d'água exterior. Ajuste de flexibilidade do sistema de revestimento rígido poliespártico. Não amarelamento, teste QUV 1500 horas. |
| GB905A-85 | 1.05 | 3000-6000 | 85±2 (xilenos) | 6.6-7.2 | Prepolímero IPDI | Alto teor de sólidos, cadeia ramificada curta, aplicada em revestimento flexível de alto teor de sólidos. |
| GB926-85 | 1.07 | 4000-6000 | 85 ± 2 ((BA) | 4.9-5.3 | Prepolímero IPDI | Alta elongação e resistência à erosão da chuva, aplicada em revestimento flexível de alto teor sólido. A capa superior da lâmina do moinho de vento. |
| GB951-100 | 1.11 | 1000-2500 | ≥ 99 | 20.8-21.2 | IDH / Si Pré-polímero |
Revestimento anticorrosivo, melhora a adesão do revestimento. |
| GB963A-100 | 1.12 | 1000-2000 | ≥ 98 | 8.5-9.0 | IDH / Si Pré-polímero |
Alto sólido e baixa viscosidade, utilizado para alto teor sólido, revestimento superior elástico resistente a solventes, resistente a baixas temperaturas, revestimento elástico elástico Adesivo. |
| GB-963B-100 | 1.12 | 1000-2000 | ≥ 99 | 10.0-10.4 | Prepolímero HDI | Alto sólido e baixa viscosidade, utilizado para alto teor sólido, revestimento superior elástico resistente a solventes, resistente a baixas temperaturas, revestimento elástico elástico Adesivo. |
| GB902-100 | 1.12 | 4000-6000 | ≥ 99 | 8.8-9.4 | Prepolímero HDI | Alto sólido e baixa viscosidade, utilizado para alto teor sólido, revestimento superior elástico resistente a solventes, resistente a baixas temperaturas, revestimento elástico elástico Adesivo. |
| GB930-100 | 1.10 | 200-700 | ≥ 99 | 19.5-20.5 | Trimador HDI | Alto teor sólido e baixa viscosidade, utilizado para revestimento superior sem solventes, pavimentos, revestimento superior resistente a intempéries para máquinas de construção. |
| GB805A-100 | 1.05 | 3000-6000 | ≥ 98 | 4.7-5.2 | TDI/HMDI Pré-polímero | Aplicado em revestimento de revestimento de revestimento flexível de poliespártico não solvente, revestimento de revestimento de piso. |
| GB805B-100 | 1.05 | 1500-3000 | ≥ 98 | 10.3-10.7 | TDI/HMDI Pré-polímero | Alto teor sólido, baixa viscosidade, aplicado em materiais flexíveis impermeáveis a solventes, pavimentos e vedações, etc. |
| GB605C-100 | 1.04 | 2000-4000 | ≥ 98 | 8.1-8.6 | Prepolímero HMDI | Alto teor sólido com baixa viscosidade, aplicado em revestimento de pavimentos sem solvente, adesivos, adesivos de vedação de bordas, etc. |
| Nome do produto | Fórmula molecular | CAS NO. |
| Trimetilolpropano dialílico-éter (TMPDE) | C12H22O3 | 682-09-7 |
| Pentaeritritol trialiloéter (APE) | C14H24O4 | 1471-17-6 |
| Dietil tolueno diamina (DETDA) | C11H18N2 | 68479-98-1 |
| 4,4'-metileno bis ((2-metil ciclohexil-amina)) ((DMDC)) | C15H30N2 | 6864-37-5 |
| 4,4'-metilenbis ((ciclohexilamina)) ((HMDA)) | C13H26N2 | 1761-71-3 |
Aprenda mais conhecimentos poliespárticos: Polyaspartic FAQ
Pessoa de Contato: Annie Qing
Telefone: +86 18307556691
Fax: 86-183-07556691
